概述
用于工業控制互聯網絡、RS485/422接口、專線、自動控制和儀表線路、數據線及電話設備、傳真機等設備保護。采用兩級保護方式，前級泄放電流，后級箝位電壓，當傳輸線遭到雷電感應及電涌沖擊時，通過保護器將雷電及電涌電流泄放到大地，并將雷電及電涌過電壓箝位在設備允許的范圍內，從而確保了設備安全。
特點
產品具有通流量大，響應速度快、保護電平低等特點，采用接線端子連接方式，標準導軌安裝方便。
執行標準
GB/T 18802.21 低壓電涌保護器 第21部分：電信和信號網絡的電涌保護器（SPD）性能要求和試驗方法
技術數據
使用環境
| 溫度 |
-40℃～85℃ |
| 相對濕度 |
≤90%（25℃） |
| 海拔高度 |
不超過4000m |
| 可存儲期限 |
24月 |
| 潮濕敏感等級 |
非敏感 |
| 靜電敏感等級 |
非敏感 |
技術指標
| 型 號 |
ZGXL-MZ2J-5b |
| 工作電壓 |
5 V |
| 額定電流 |
450 mA |
| 標稱放電電流 8/20 μs |
5 kA |
| 最大放電電流 8/20 μs |
10 kA |
| 限制電壓 8/20 μs 5 kA |
1μs之后 ≤15 V |
| 電涌電壓沖擊 10/700 μs |
6 kV |
| 電涌電壓沖擊 1.2/50μs |
6 kV |
| 被保護腳 |
兩對線（1,5; 7,11） |
| 外殼材料 |
PBT |
| 扭矩：接線端子 |
0.5 Nm |
| 顏色 |
冷灰色 |
| 防護等級 |
IP20 |
| 阻燃等級 |
UL94 V-0 |
| 質量 |
<80 g |
| 質保期 |
24 月 |

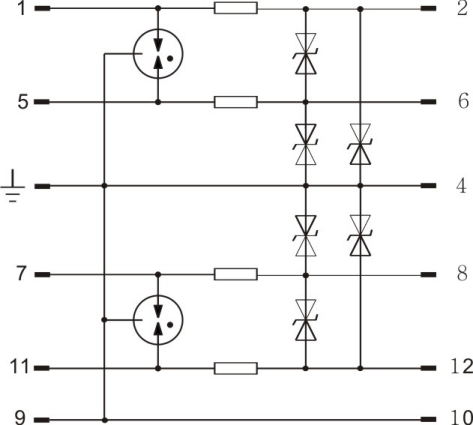

電路示意圖

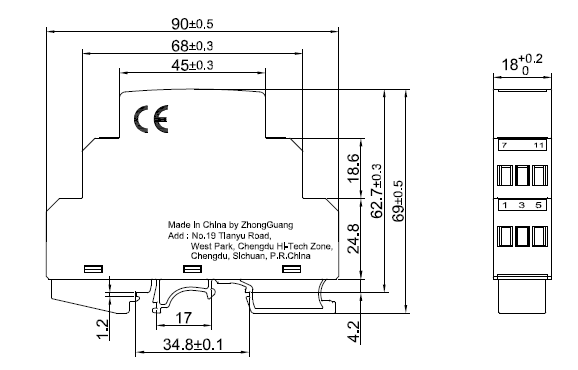

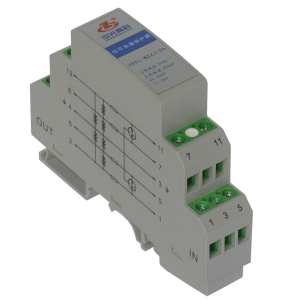

外型結構
外型尺寸：90mm×69mm×18mm（長×寬×高)
| 輸入端（電涌端） |
1 |
5 |
7 |
11 |
| 輸出端（設備端） |
2 |
6 |
8 |
12 |
| PE(雷地) |
3、4 |
